「既存の遠赤外線ヒーターが故障したため、交換したい」「現在使用しているヒーターのメーカーが分からず、代替品を探している」とお困りではありませんか？
工業用の遠赤外線ヒーターは、メーカーや型番によって寸法や電圧、出力、取付方法などが異なるため、既存のヒーターと同じW数の製品を選んでも、期待どおりに加熱できない可能性があります。
本記事では、他社製の遠赤外線ヒーターからの置き換えを検討する際に確認したい7つの項目を解説します。交換前に押さえておきたいポイントを理解し、自社の設備に適したヒーターを選定するための参考にしてください。
工場や製造現場で使用する遠赤外線ヒーターは、さまざまな理由で交換や置き換えが検討されます。代表的な理由は、以下のとおりです。
| 理由 | 主な状況 |
| 老朽化 | 長期間の使用によってヒーターの性能が低下したり、故障が発生したりしている |
| 生産効率の低下 | ワークを目標温度まで加熱するのに時間がかかり、生産効率が低下している |
| 生産能力の不足 | 生産量の増加に対して、既存のヒーターでは必要な加熱能力を確保できない |
| 消費電力の見直し | 加熱工程の電力使用量を見直し、運用コストの削減を図りたい |
| メンテナンス性の改善 | 部品の入手が難しくなったり、交換作業に手間がかかったりしている |
| 補修・交換コストの削減 | 既存メーカーの製品が高額になったため、代替品を検討している |
このように、ヒーターの置き換えには、故障への対応だけでなく、加熱工程そのものの改善を目的とするケースもあります。
遠赤外線ヒーターの代替品を選ぶ際に注意したいのが、定格容量（W数、ワット数）だけで判断しないことです。
同じW数のヒーターでも、発熱体の構造や放射特性、ヒーター表面の温度などによって、ワークへの熱の伝わり方は異なります。
遠赤外線ヒーターは、放射された赤外線がワークの表面に吸収されることで加熱するため、ワークの材質や表面状態、ヒーターとの距離によっても加熱性能が変わるのが特徴です。
そのため、既存のヒーターと同じW数の製品に交換しても、ワークの温度が上がりにくくなったり、加熱ムラが発生したりする可能性があります。
ヒーターの互換性を判断するには、W数だけでなく、寸法や電圧、放射特性、設置条件などを総合的に確認することが大切です。

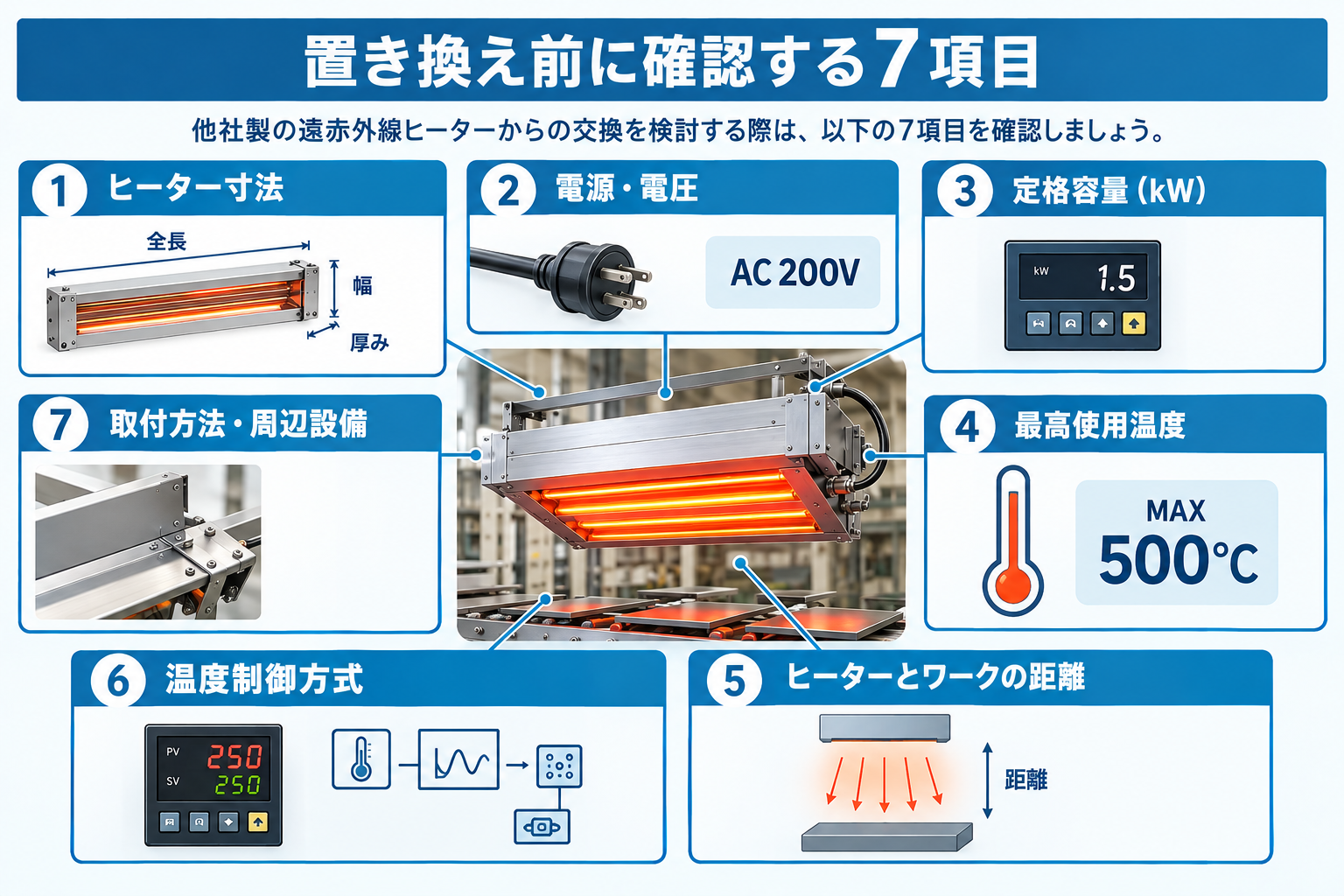

他社製の遠赤外線ヒーターからの交換を検討する際は、以下の7項目を確認しましょう。
それぞれを掘り下げて確認していきます。
まず確認したいのが、ヒーター本体の寸法です。全長や幅、厚みなどが異なると、既存の取付部に収まらない可能性があります。
特に、複数のヒーターを並べて設置している設備では、寸法の違いによってヒーター同士の間隔が変わり、加熱ムラにつながることもあるので注意が必要です。
本体寸法だけでなく、端子や配線の位置、取付部の寸法も確認しておきましょう。
ヒーターの定格電圧が、設備の電源電圧に適合しているかを確認します。
例えば、200V仕様のヒーターを100Vの電源に接続すると、定格どおりの出力が得られません。一方、定格電圧を超える電圧を印加すると、過大な出力によってヒーターの早期故障につながります。
定格容量（kW）は、ヒーターの出力を示す重要な項目です。
ただし、同じW数であっても、ワークに伝わる熱量が同じとは限りません。必要な加熱能力を確保できるかどうかは、ヒーターの放射特性や設置距離、ワークの材質などによっても変わります。
既存ヒーターの定格容量を確認するとともに、必要な昇温時間や処理量を整理し、代替品の出力が適切かどうかを確認しましょう。
ヒーターの最高使用温度も確認しておきたい項目です。
ヒーターの種類によって、対応できる温度範囲は異なります。既存のヒーターよりも最高使用温度が低い製品を選ぶと、必要な加熱温度に到達できない可能性があります。
一方、最高使用温度が高い製品を選ぶ場合は、周辺部材の耐熱性を考慮することが大切です。
ヒーターの使用温度だけでなく、ワークや設備全体の温度条件を踏まえて選定しましょう。
遠赤外線ヒーターの加熱性能は、ヒーターとワークの距離によって変わります。距離が変わると、ワークに届くエネルギーが変化し、加熱速度や温度ムラに影響する場合があります。
代替品への交換によって本体寸法や取付位置が変わる場合は、ヒーターとワークの距離も確認しましょう。
ヒーターの温度制御方式も、置き換えの際に確認すべきポイントです。
例えば、ヒーター自体の温度を制御する方式と、ワークの温度を測定して制御する方式では、必要な制御機器や運転条件が異なります。
電源のON・OFFによる制御や、電力調整器を用いた出力制御など、設備によって制御方式はさまざまです。
代替品が既存の制御盤や温度調節計に対応できるかを確認し、必要に応じて制御機器の変更も検討しましょう。
最後に、ヒーターの取付方法と周辺設備の確認が必要です。取付金具や固定方法が異なると、既存の設備にそのまま取り付けられない場合があります。
また、ヒーター周辺の断熱材や配線、冷却機構なども、交換後の安全な運転に関わる重要な要素です。ヒーター本体だけでなく、周辺設備との適合性も含めて確認しましょう。
遠赤外線ヒーターの置き換えでは、必ずしも既存のヒーターと同じ仕様の製品を選ぶ必要はありません。
例えば、既存のヒーターでは昇温に時間がかかっている場合、放射特性や設置条件を見直すことで、加熱効率の改善を図れる可能性があります。
また、生産量の増加に対応したい場合は、ヒーターの出力や配置を見直すことも選択肢の一つです。
ただし、やみくもに出力を大きくすればよいわけではありません。ワークの過熱や温度ムラ、電源容量の不足などにつながる可能性があるため、必要な加熱条件を整理したうえで検討することが大切です。
ヒーターの置き換えに必要な作業は、既存設備の制御盤の仕様や付帯設備との適合性によって異なります。
既存のヒーターと寸法や電圧、取付方法などが適合しており、必要な加熱性能も確保できる場合は、ヒーター本体の交換だけで対応できる可能性があります。
一方、代替品の出力や寸法が異なる場合は、取付部や配線の変更が必要になることがあります。また、消費電力が増える場合は、電源容量やブレーカー、制御機器などの見直しが必要です。
ヒーター本体の仕様だけでなく、設備全体への影響を確認したうえで、交換範囲を判断することが重要です。
遠赤外線ヒーターの置き換えでは、仕様上の数値だけでは判断できない加熱性能の違いが生じる場合があります。そのため、交換前に加熱テストを実施し、実際のワークを使用して性能を確認することが大切です。
加熱テストでは、主に以下の項目を確認します。
| 確認項目 | 確認する内容 |
| 到達時間 | 目標温度まで何分で到達するか |
| 温度分布 | ワーク各部の温度にどの程度の差があるか |
| 加熱ムラ | ワークの形状や配置によって加熱ムラが発生していないか |
| 消費電力 | 実際の運転時にどの程度の電力を消費するか |
こうした結果を踏まえて代替品を選定することで、置き換え後の性能不足や設備の再調整といったリスクを抑えやすくなります。
TPR商事では、遠赤外線ヒーター「QUT」を取り扱っています。QUTは、最速15秒で約500℃まで昇温するクイックレスポンスタイプの遠赤外線ヒーターです。
他社製の遠赤外線ヒーターからの置き換えを検討する場合は、既存設備の仕様やワークの加熱条件を確認し、QUTが適用できるかを検討します。
既存設備の仕様や加熱条件を整理したうえで、必要に応じて加熱テストを実施し、適用可能性を確認することが大切です。
QUTの特徴については、以下の記事で詳しく解説していますので、ぜひご覧ください。
遠赤外線ヒーターの置き換えについて相談する際は、以下の情報をご用意いただくと、製品の選定や適用可否の確認がスムーズになります。
| 確認項目 | 用意したい情報 |
| 既存ヒーター | メーカー名、型番、仕様書 |
| 寸法・取付 | ヒーター本体や取付部の寸法、写真 |
| 電源 | 定格電圧、定格容量、電源仕様 |
| 加熱対象 | ワークの材質、寸法、形状 |
| 加熱条件 | 目標温度、昇温時間、処理時間 |
| 設備 | ヒーターの配置、ワークとの距離・制御方式 |
| 交換の目的 | 故障対応、昇温時間の短縮、生産能力の向上など |
メーカー名や型番が分からない場合でも、ヒーター本体や設備全体の写真があれば、仕様を確認するための手掛かりになります。すべての情報がそろっていなくても、まずは分かる範囲で整理しておいていただくと、スムーズな提案が可能です。
他社製の遠赤外線ヒーターからの置き換えでは、寸法や電圧、定格容量だけでなく、最高使用温度やヒーターとワークの距離、温度制御方式、取付方法などを総合的に確認することが大切です。
既存のヒーターと同じ仕様に合わせるだけでなく、加熱性能や生産能力の改善を目的とした見直しも選択肢になります。
TPR商事では、既存設備の仕様や加熱条件を確認しながら、遠赤外線ヒーター「QUT」への置き換えをご提案しています。既存ヒーターからの置き換えを検討されている方は、お気軽にお問い合わせください。
