「遠赤外線ヒーターを交換したいが、何kWの製品を選べばよいかわからない」「加熱時間を短縮するためにヒーターを増設したい」とお悩みではありませんか？
遠赤外線ヒーターの容量を決める際は、現在使用しているヒーターの容量だけでなく、ワークの材質や重さ、目標温度、加熱時間などの考慮が必要です。
ヒーター容量の選定を誤ると、十分な温度まで加熱できなかったり、過剰な電力を消費したりする可能性があります。
本記事では、遠赤外線ヒーターの容量を決める基本的な考え方や必要熱量の計算方法、既存設備の更新・増設時に確認したいポイントを解説します。
遠赤外線ヒーターの容量は、一般的にkW（キロワット）で表されます。kWは電力や熱出力の大きさを示す単位であり、ヒーターの容量を比較する際の基本的な指標です。
ただし、同じ容量のヒーターでも、ワークの材質や形状、加熱方法によって実際の加熱性能は異なります。
例えば、既存設備で10kWのヒーターを使用している場合、交換時に同じ10kWの製品を選べば、従来と同じ加熱性能が得られるとは限りません。ヒーターの種類や放射特性、設置位置などが変わると、ワークに伝わる熱量も変化するためです。
また、加熱時間を短縮したい場合も、単純に容量を増やせばよいわけではないため、まずは現在の加熱条件と課題を整理し、必要な熱量と適切なヒーター方式を検討することが大切です。

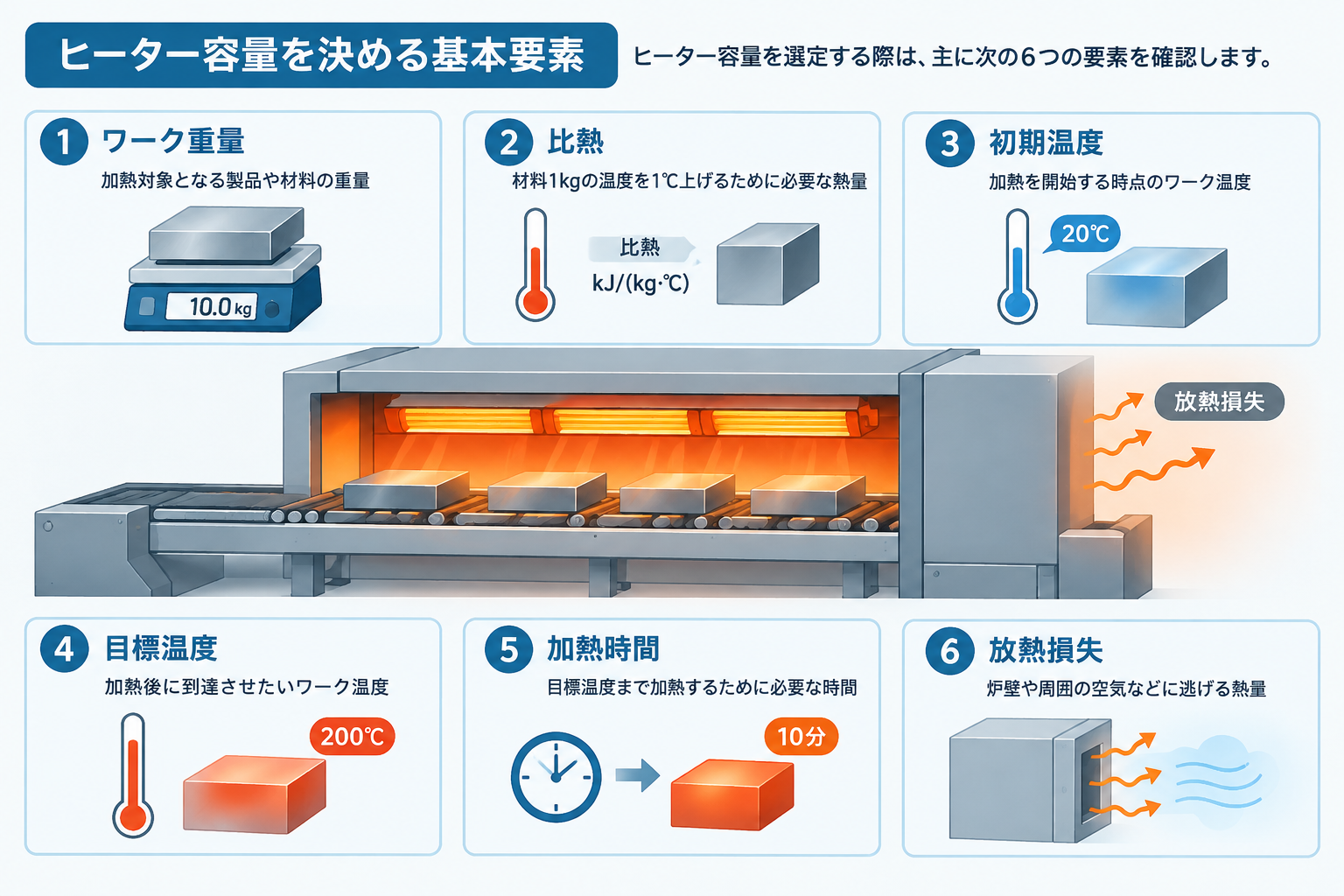

ヒーター容量を選定する際は、主に次の6つの要素を確認します。
| 要素 | 確認する内容 |
| ワーク重量 | 加熱対象となる製品や材料の重量 |
| 比熱 | 材料1kgの温度を1℃上げるために必要な熱量 |
| 初期温度 | 加熱を開始する時点のワーク温度 |
| 目標温度 | 加熱後に到達させたいワーク温度 |
| 加熱時間 | 目標温度まで加熱するために必要な時間 |
| 放熱損失 | 炉壁や周囲の空気などに逃げる熱量 |
同じ材質であれば、ワークの重量が大きいほど、また目標温度が高いほど、多くの熱量が必要です。一方、加熱時間を短くするには、単位時間当たりに供給する熱量を増やす必要があります。
実際の設備では炉壁や搬送装置なども加熱されるため、ワーク以外に必要となる熱量も考慮しなければなりません。
ワークを目標温度まで加熱するために必要な熱量は、次の計算式で求められます。
| 必要熱量（kJ）＝ワーク重量（kg）×比熱（kJ/(kg・℃)）×温度差（℃） |
温度差は、目標温度から初期温度を引いて求めます。
例えば、重量10kgの金属ワークを20℃から200℃まで加熱する場合、比熱を0.5kJ/(kg・℃)と仮定すると、必要熱量は次のようになります。
10kg×0.5kJ/(kg・℃)×180℃＝900kJ
この場合、ワークを加熱するために必要な熱量は900kJです。
次に、加熱時間から必要な熱出力（kW）を求めます。
| 必要熱出力（kW）＝必要熱量（kJ）÷加熱時間（秒） |
仮に10分（600秒）で加熱する場合、必要な熱出力は次のとおりです。
900kJ÷600秒＝1.5kW
ただし、これはワーク自体の温度を上げるために必要な熱出力であり、実際のヒーター容量を示すものではありません。実際には、ヒーターからワークへ熱が伝わる際の損失や、炉壁などを加熱するための熱量も必要です。
そのため、計算値を参考にしながら、設備全体の熱収支を考慮して容量を選定します。
必要熱量を計算しても、実際の加熱設備では想定どおりの温度に到達しないことがあります。その主な理由は、ヒーターからワークへ熱が伝わる効率が、さまざまな条件によって変化するためです。
それぞれについて、以下で詳しく確認していきましょう。
遠赤外線ヒーターは、赤外線を放射してワークの表面を加熱します。ワークが赤外線をどの程度吸収するかは、材質や表面状態、波長などによって異なるため、同じ容量のヒーターを使用しても、ワークの種類によって加熱性能に差が生じます。
金属などは表面の状態によって赤外線の吸収特性が変わるため、同じ材質であっても、表面処理や仕上げによって加熱されやすさが異なる場合があるため、容量計算だけでなく、実際のワークに対する加熱特性を確認することが重要です。
ワークの形状によって、ヒーターからの放射を受ける面積や熱の伝わり方は変わります。また、ヒーターとワークの距離が離れると、ワークに届く放射エネルギーが減少するので、ヒーターを設置する際は、加熱対象の形状や配置、照射距離を考慮することが大切です。
例えば、平面的なワークと凹凸の多いワークでは、ヒーターから見た照射面積が異なります。また、ワークの一部がヒーターから見えにくい位置にある場合、部分的に温度が上がりにくくなるため、容量だけでなく、ヒーターの配置や照射方向まで含めて検討することが重要です。
赤外線は、ワークの表面や炉内の壁面で反射することがあります。また、炉壁や開口部から周囲へ熱が逃げるため、ヒーターが発生させた熱量のすべてがワークの加熱に使われるわけではありません。
こうした条件を踏まえ、計算上の必要熱量に加えて、設備全体で必要となる熱量を見積もる必要があります。
ヒーターの容量が同じ10kWであっても、実際の加熱性能が同じになるとは限りません。その理由は、ヒーターの構造や放射特性、配置などによって、ワークに伝わる熱量や温度分布が変わるためです。
加熱性能が変わる理由について、掘り下げて確認していきましょう。
ヒーター自体の熱容量が大きい場合、ヒーター本体を温めるためにも熱量が必要です。そのため、ヒーターの構造によっては、通電してから加熱能力が安定するまでに時間がかかることがあります。
立ち上がり時間を短縮したい場合は、ヒーター自体の熱容量も確認しましょう。
遠赤外線ヒーターは、製品の種類や温度によって放射する赤外線の波長特性が異なります。
ワークの材質や表面状態によって赤外線の吸収特性も変わるため、ヒーターの放射特性とワークの吸収特性の組み合わせが加熱性能に影響するので、注意が必要です。
同じ容量のヒーターでも、ワークに対する配置によって温度分布は変わります。
例えば、ヒーターを一方向から照射する場合と、複数方向から照射する場合では、加熱の均一性が異なるため、容量だけでなく、設置位置や照射面積も含めて検討することが大切です。
既存の加熱設備でヒーターを交換する場合は、現在の設備条件を整理することから始めます。具体的には、次の項目を確認しましょう。
| 確認項目 | 確認する内容 |
| ヒーター仕様 | 現在使用しているヒーターの種類・容量・電圧・台数 |
| 設置条件 | ヒーターの設置位置、ワークとの距離、照射方向 |
| ワーク条件 | ワークの材質・重量・形状・処理数量 |
| 加熱条件 | 現在の加熱温度、加熱時間、昇温速度 |
| 現在の課題 | 加熱ムラ、温度不足、加熱時間の長さ、ヒーター寿命など |
| 電源・制御 | 電源容量、配線、ブレーカー、温度調節計、制御方式など |
現在のヒーター容量が10kWであっても、設備の使用状況や加熱条件によっては、同じ容量で性能を改善できる可能性があります。
一方、ヒーターの劣化によって出力が低下している場合や、ワークの仕様が変更されている場合は、必要な容量を改めて計算することが必要です。
また、ヒーターの容量を増やす場合は、電源設備や配線、制御装置が増加した電力に対応できるかどうかも確認しましょう。
加熱時間を短縮したい場合や、温度不足を改善したい場合、ヒーターの容量を増やすことが選択肢の一つになります。ただし、容量を増やすだけでは、必ずしも期待する効果が得られるとは限りません。
例えば、ワークに熱が伝わりにくいことが課題であれば、ヒーターの方式や配置を見直すことで改善できる可能性があります。
また、ヒーター自体の熱容量が大きく、立ち上がりに時間がかかっている場合は、熱容量の小さいヒーターへの変更も選択肢の1つです。
既存設備の課題を整理し、容量の増加とヒーター方式の変更を比較することが、効率的な設備更新につながります。
必要熱量の計算は、ヒーター容量を検討するための重要な基礎となります。
しかし、実際の加熱性能は、ワークの材質や形状、設置距離、炉内環境などによって変化するため、最終的な容量を決定する際は、実際のワークを使用した加熱テストを行うことが重要です。加熱テストでは、次の項目を確認します。
| 確認項目 | 確認する内容 |
| 到達時間 | 目標温度まで何分で到達するか |
| 温度分布 | ワーク各部の温度にどの程度の差があるか |
| 加熱ムラ | ワークの形状や配置によって加熱ムラが発生していないか |
| 消費電力 | 実際の運転時にどの程度の電力を消費するか |
これらの結果を踏まえて容量や配置を調整することで、必要な加熱性能と省エネルギー性を両立させることが可能です。
TPR商事では、遠赤外線ヒーター「QUT」を活用した加熱設備の設計・更新を提案しています。QUTは、最速15秒で約500℃まで到達するクイックレスポンスの遠赤外線ヒーターです。
既存設備のヒーター交換や増設を検討する際には、ワークの材質や形状、必要な加熱温度、加熱時間などを確認し、適切な容量や配置を検討することが大切です。
また、ヒーターの容量だけでなく、電源設備や温度制御方式も含めた設備全体の設計が求められます。
「既存の加熱炉を活用しながら加熱性能を改善したい」「ヒーターの容量を見直して加熱時間を短縮したい」といった課題がありましたら、お気軽にご相談ください。
なお、QUTについては、以下の記事で詳しく解説していますので、合わせてご覧ください。
遠赤外線ヒーターの容量は、ワークの必要熱量だけでなく、ヒーターの放射特性や設置条件、設備全体の熱収支を踏まえて決める必要があります。
TPR商事では、QUTを活用した加熱設備の設計や、既存設備のヒーター交換・増設に関するご相談を承っています。加熱時間の短縮や温度ムラの改善、設備更新をご検討の際は、ぜひお問い合わせください。
