「加熱炉の温度が上がりにくくなった」「加熱に時間がかかり、生産効率が落ちている」といったお悩みはありませんか？
加熱設備の性能が低下した場合、炉全体の更新を検討することもありますが、設備の状態によっては、ヒーターなどの熱源部分だけを交換することで、課題を改善できる可能性があります。
既存の炉体や搬送設備を活用しながら、熱源や制御機器を更新する方法は、レトロフィットと呼ばれます。
本記事では、加熱炉のヒーター交換を検討する際の判断基準や、熱源だけを更新するメリット、遠赤外線ヒーター「QUT」を活用した設備改善の考え方について解説します。
加熱炉を長期間使用していると、ヒーターの劣化や制御機器の不具合などによって、加熱性能が低下することがあります。例えば、次のような症状です。
こうした問題が発生した場合、加熱炉全体の更新を検討することもあると思いますが、問題の原因が熱源部分であれば、炉体や搬送設備をそのまま活用できる可能性があります。重要なのは、設備全体を更新するのではなく、どの部分に課題があるのかを見極めることです。
加熱設備の更新は、必ずしも炉全体の入れ替えだけではありません。既存設備の状態や改善したい内容に応じて、主に以下4つのレベルに分けられます。
| 更新レベル | 主な対象 | 想定される改善内容 |
| ヒーター単体交換 | ヒーター本体 | 劣化・故障への対応 |
| ヒーターパネル交換 | ヒーターと取付構造 | 加熱性能や配置の見直し |
| 温調・制御まで更新 | 温度調節器・電力調整器など | 温度制御や運転方法の改善 |
| 炉・搬送設備まで更新 | 炉体・搬送装置など | 生産能力や設備構成の抜本的な見直し |
ヒーターの劣化が主な原因であれば、ヒーター単体の交換で対応できる可能性があります。ヒーターの配置や加熱方式に問題がある場合は、ヒーターパネルごと交換する方法も選択肢の1つです。
温度制御の精度や応答性を改善したい場合は、温度調節器や電力調整器などの制御機器も含めた更新が選択肢になります。
設備全体の更新が必要かどうかは、改善したい課題と既存設備の状態によって判断することが大切です。
既存の加熱炉を活用してヒーター交換を行うには、炉体や周辺設備が引き続き使用できることが前提です。特に、次のような条件を満たしている場合は、熱源部分だけの更新を検討しやすいといえます。
| 確認項目 | 確認するポイント |
| 炉体に問題がない | 断熱材や外装、支持構造などに大きな損傷がなく、引き続き使用できる |
| 搬送設備が使用可能 | コンベアやワーク搬送装置が正常に動作し、現在の生産方式を維持できる |
| 熱源部分に課題が集中している | ヒーターの劣化による出力不足や、加熱方式とワークの相性などが主な問題となっている |
| 必要温度域に大きな変更がない | 現在と同程度の温度域で加熱でき、既存設備の構造を活用できる |
ただし、炉体の断熱性能が低下している場合や、加熱時間の短縮・温度分布の改善などを目指す場合は、ヒーターの交換だけでは十分な効果が得られないことがあります。既存設備の状態と改善したい課題を確認したうえで、どこまで更新するかを判断することが重要です。
一方、熱源部分の交換だけでは対応が難しく、炉体や搬送設備を含めた更新が適しているケースもあります。例えば、次のような場合です。
| 確認項目 | 確認するポイント |
| 生産能力そのものが足りない | ヒーターの交換だけでは処理能力を確保できず、炉の構造や加熱工程全体の見直しが必要 |
| 炉長や設置スペースに問題がある | ワークの大型化や生産ラインの変更により、既存の炉体では対応できない |
| 搬送方式を変えたい | ワークの形状・重量・搬送速度などの変更に伴い、搬送設備の改造が必要 |
| 自動化を進めたい | ワークの投入・搬送・排出などの自動化に伴い、設備全体の構成を見直す必要がある |
このような場合は、ヒーターだけを交換しても、求める生産能力や設備仕様を実現できない可能性があります。設備の使用年数や今後の生産計画も踏まえ、部分的な更新と炉全体の更新を比較し、適切な更新範囲を検討することが大切です。
既存の加熱炉を活用して熱源だけを更新する方法には、設備全体を更新する場合と比べて、主に次のようなメリットがあります。
| メリット | 内容 |
| 初期投資を抑えやすい | 炉体や搬送設備を再利用できれば、設備全体を新設する場合と比べて、更新費用を抑えられる可能性がある |
| 工事期間を短縮しやすい | 既存の炉体を活用することで、新たに設備を設計・製作する工程を減らせる場合がある |
| 既存資産を有効活用できる | 引き続き使用できる炉体や搬送設備などを活用し、設備資産を無駄なく使える |
| 生産停止期間を抑えやすい | 更新範囲を熱源部分に限定することで、設備全体を入れ替える場合より停止期間を短縮できる可能性がある |
ヒーターだけでなく、取付構造や電源、温度調節器などの制御機器にも改造が必要になる場合があるため、熱源だけを更新した場合と炉全体を更新した場合の費用や効果を比較したうえで、更新範囲を決めることが重要です。
既存の加熱炉に遠赤外線ヒーターを導入する場合は、単純に現在のヒーターと同じ寸法・出力の製品に交換すればよいとは限りません。
遠赤外線加熱は、放射された電磁熱がワークの表面に届き、そこから内部へ熱を伝える加熱方式です。そのため、ワークの材質や形状、表面状態、必要な加熱温度などによって、加熱性能が変わります。
交換を検討する際は、次のポイントを確認しましょう。
| 確認項目 | 主な確認内容 |
| ワークの材質・形状 | 遠赤外線による加熱に適しているか |
| 必要温度・加熱時間 | 目標温度と必要な処理時間を満たせるか |
| ヒーターの配置 | ワークとの距離や照射範囲は適切か |
| 電源容量 | 既存の電源設備で必要な出力を確保できるか |
| 温度制御 | 既存の温度調節器や電力調整器を活用できるか |
| 取付構造 | 既存の取付スペースや固定方法に対応できるか |
重要なのが、実際のワークを用いた加熱テストです。
ヒーターの仕様だけでは、目標温度への到達時間や温度分布、ワークの品質への影響を正確に判断できない場合があります。実際の加熱条件を再現し、導入効果を確認したうえで仕様を決定することが大切です。
なお、遠赤外線ヒーターの仕組みについては、以下の記事で詳しく解説していますので、合わせてご確認ください。

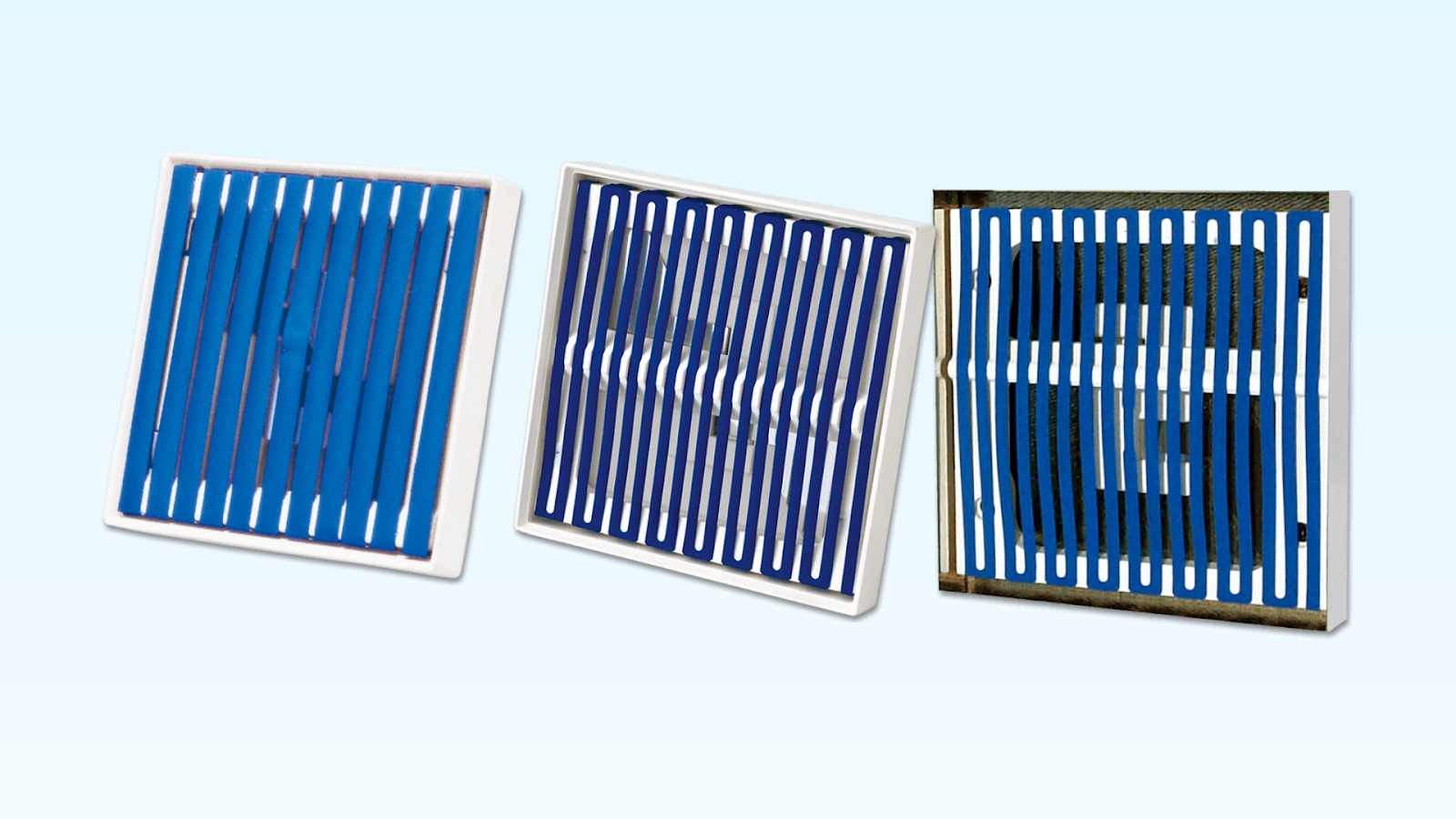

TPR商事では、遠赤外線ヒーター「QUT」を活用し、既存の加熱設備を活かした熱源更新をご提案できます。QUTは、最速15秒で約500℃まで到達するクイックレスポンスの遠赤外線ヒーターです。
既存の加熱炉に導入する場合は、現在のヒーターの取付位置やワークとの距離、必要な加熱温度、処理時間などを確認し、既存設備への適用可能性を検討します。
例えば、既存のヒーターをQUTに交換する方法のほか、ヒーターパネルごと更新して配置を見直す方法も可能です。
ただし、QUTへの交換によって加熱時間の短縮や生産能力の向上が実現できるかどうかは、ワークの材質や形状、設備構造などによって異なります。そのため、既存設備の構造を確認したうえで、実際のワークを用いた加熱テストを行い、導入効果を検証することが重要です。
QUTについては、以下の記事で詳しく解説していますので、合わせてご覧ください。
既存の加熱炉にQUTを導入する場合は、現在の設備や加熱条件を確認したうえで、実際のワークを用いた加熱テストを行い、導入仕様を決定します。基本的には、次の3つのステップで検討を進めます。
| STEP | 内容 | 確認・検討するポイント |
| 1.現地確認・ヒアリング | 既存設備の状態や現在の加熱条件を確認 | 炉体の構造、既存ヒーターの仕様、電源容量、制御方式、加熱時間、温度分布、生産能力など |
| 2.加熱テスト | 実際のワークを用いてQUTによる加熱性能を確認 | 目標温度への到達時間、温度分布、加熱ムラなどを確認し、必要に応じてヒーターの配置や出力を調整 |
| 3.仕様決定・導入計画 | テスト結果をもとに設備仕様と改造内容を決定 | ヒーターの種類・出力・配置、制御方式、既存設備の活用範囲、改造内容、工事期間など |
ヒーターの仕様や計算値だけでは、実際の加熱時間や温度分布を正確に判断できない場合があります。加熱テストによって導入効果を確認したうえで仕様を決定することで、既存設備を活かした、より適切なヒーター交換・改造を検討できます。
加熱炉の性能が低下した場合でも、必ずしも炉全体を更新する必要があるとは限りません。
炉体や搬送設備に問題がなく、課題がヒーターなどの熱源部分に集中しているのであれば、ヒーター交換や制御機器の更新によって改善できる可能性があります。
TPR商事では、既存の加熱炉を活用したヒーター交換や、遠赤外線ヒーター「QUT」の導入についてご相談を承っています。
炉全体を買い替える前に、熱源だけの更新が可能か診断しますので、お気軽にご相談ください。
