工業用セラミックヒーターは、樹脂成形や塗装乾燥、食品加工など、さまざまな産業分野の加熱工程で使用されています。遠赤外線を利用した加熱が可能で、高温にも対応できることから、多くの現場で採用されているヒーターです。
一方で、「加熱の立ち上がりが遅い」「温度制御が難しい」「間欠運転では電力を無駄にしてしまう」といった課題を感じている方もいるのではないでしょうか。
セラミックヒーターは幅広い用途に対応できる一方、加熱対象や工程条件によっては、十分な性能を発揮できない場合があります。
本記事では、工業用セラミックヒーターのメリットとデメリットを整理し、適している工程や適していない工程を解説します。

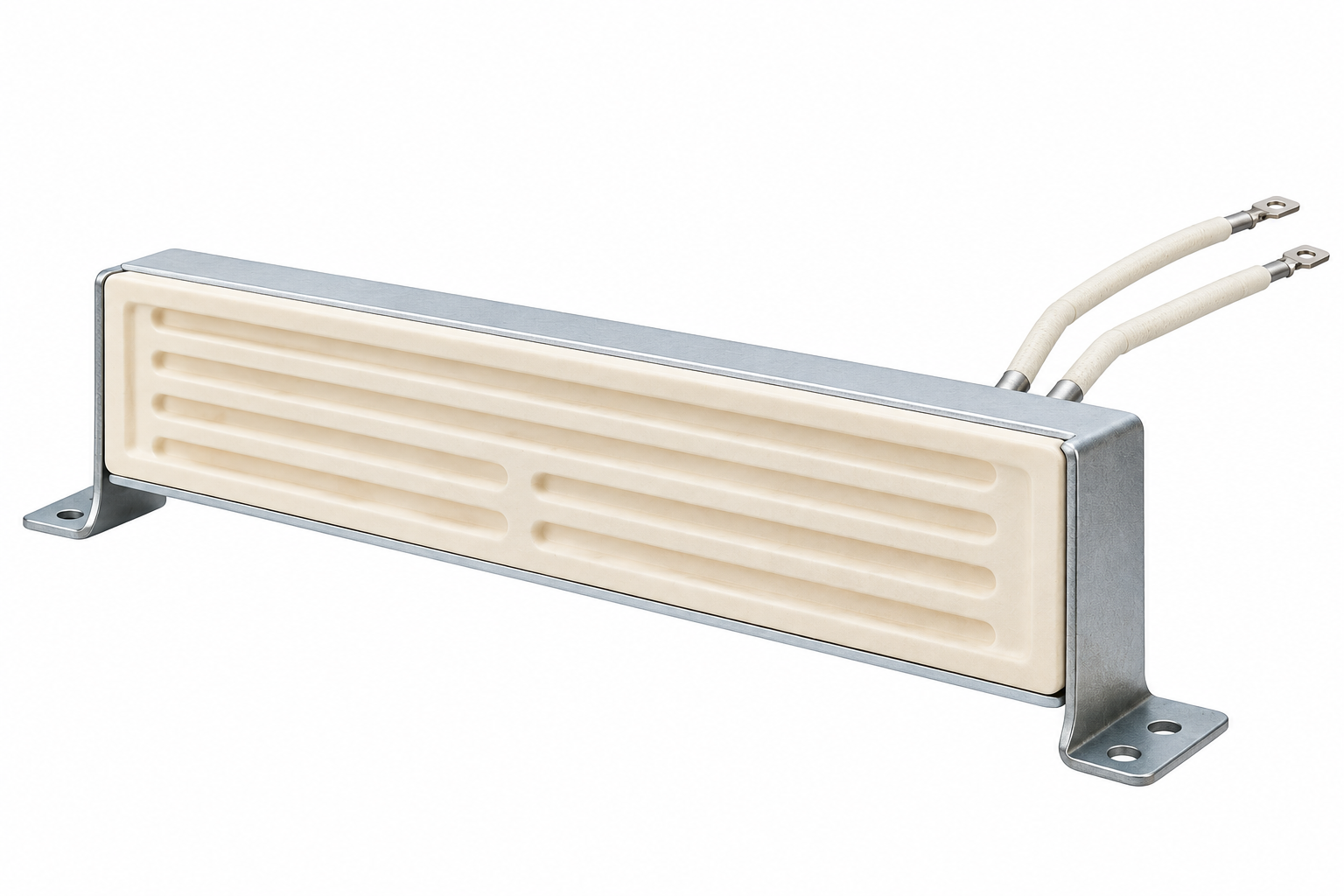

工業用セラミックヒーターとは、セラミックを発熱体や放射面に利用し、電気エネルギーを熱に変換する産業用ヒーターです。
代表的なものに、セラミック内部の発熱体から熱を伝え、表面から遠赤外線を放射するタイプがあります。ワークへの輻射加熱など、特定の工程に合わせて使用されているヒーターです。
工業用セラミックヒーターには、主に次のようなメリットがあります。
| メリット | 内容 |
| 遠赤外線による放射加熱 | 表面から放射される赤外線を利用して、ワークと非接触で加熱できる。熱風による対流加熱やヒーターとの接触による伝導加熱とは異なり、離れた位置から熱を伝えられる |
| 比較的均一な加熱が可能 | ヒーターの配置や放射面の形状、ワークとの距離などを適切に設計することで、広い範囲を加熱できる。複数のヒーターを組み合わせて温度分布を調整することも可能 |
| 高温に対応できる | 製品によっては高温での運転に対応しており、乾燥工程や加熱処理など、高い温度が必要となる産業用途にも使用されている |
| 構造が比較的シンプル | 製品によって構造は異なるものの、比較的シンプルな構造の製品が多く、用途に応じてさまざまな形状や出力から選択できる |
ただし、実際の加熱性能は、ヒーターの仕様だけでなく、ワークの材質や形状、ヒーターとの距離、配置、加熱時間などによって変わります。そのため、導入時には使用条件を踏まえて適切なヒーターを選定することが重要です。
セラミックヒーターは多くのメリットがある一方、加熱工程によっては注意したい特性もあります。
それぞれを掘り下げて確認していきましょう。
セラミックヒーターは、セラミック素材や内部の発熱体、支持構造などで構成されており、製品の構造やサイズによっては熱容量が大きくなり、昇温や降温に時間がかかる場合があります。
熱容量が大きいと、ヒーターが十分に温まるまでに時間を要するだけでなく、電源を切った後も熱が残りやすくなるので注意が必要です。
セラミックヒーターは、発熱体で発生した熱をセラミックに伝え、表面から電磁波を放射する仕組みです。
そのため、電源を入れてから十分な加熱能力を発揮するまでに時間がかかります。また、電源を切ってもヒーターに蓄えられた熱が残るため、すぐに加熱を停止できません。
ワークの温度変化に合わせて細かく加熱量を調整したい工程では、こうした応答性が課題になります。
そのため、加熱と停止を繰り返す工程では、ヒーターの昇温・冷却に伴うエネルギーの消費が発生します。特に、短いサイクルで頻繁に運転と停止を繰り返す場合は、ワークを加熱するためのエネルギーだけでなく、ヒーター自体を再び昇温するためのエネルギーも必要です。
一方で、間欠運転が必ずしも非効率というわけではありません。生産工程やワークの加熱条件によっては、必要な時間だけ加熱することで消費電力を抑えられる場合もあります。重要なのは、運転・停止の頻度や加熱時間、ヒーターの熱容量などを考慮し、工程に適した運転方法を選択することです。
生産ラインでは、ワークの種類や投入量、生産速度などが変わることがあり、変化に合わせて調整する場合、ヒーターの熱容量が大きいと、設定変更に対して実際の温度変化が遅れることがあります。
特に、ワーク温度を一定に保つ必要がある工程では、ヒーターの応答性と温度制御方式の組み合わせが重要です。
セラミックヒーターは高温対応が可能な製品も多い一方、加熱対象によっては必要以上の温度や出力を備えている場合があります。
比較的低い温度で乾燥できるワークに対して高温仕様のヒーターを採用すると、設備コストや消費電力の面で不利になる可能性があります。
必要な温度や加熱時間を明確にし、工程に合った仕様を選定することが大切です。

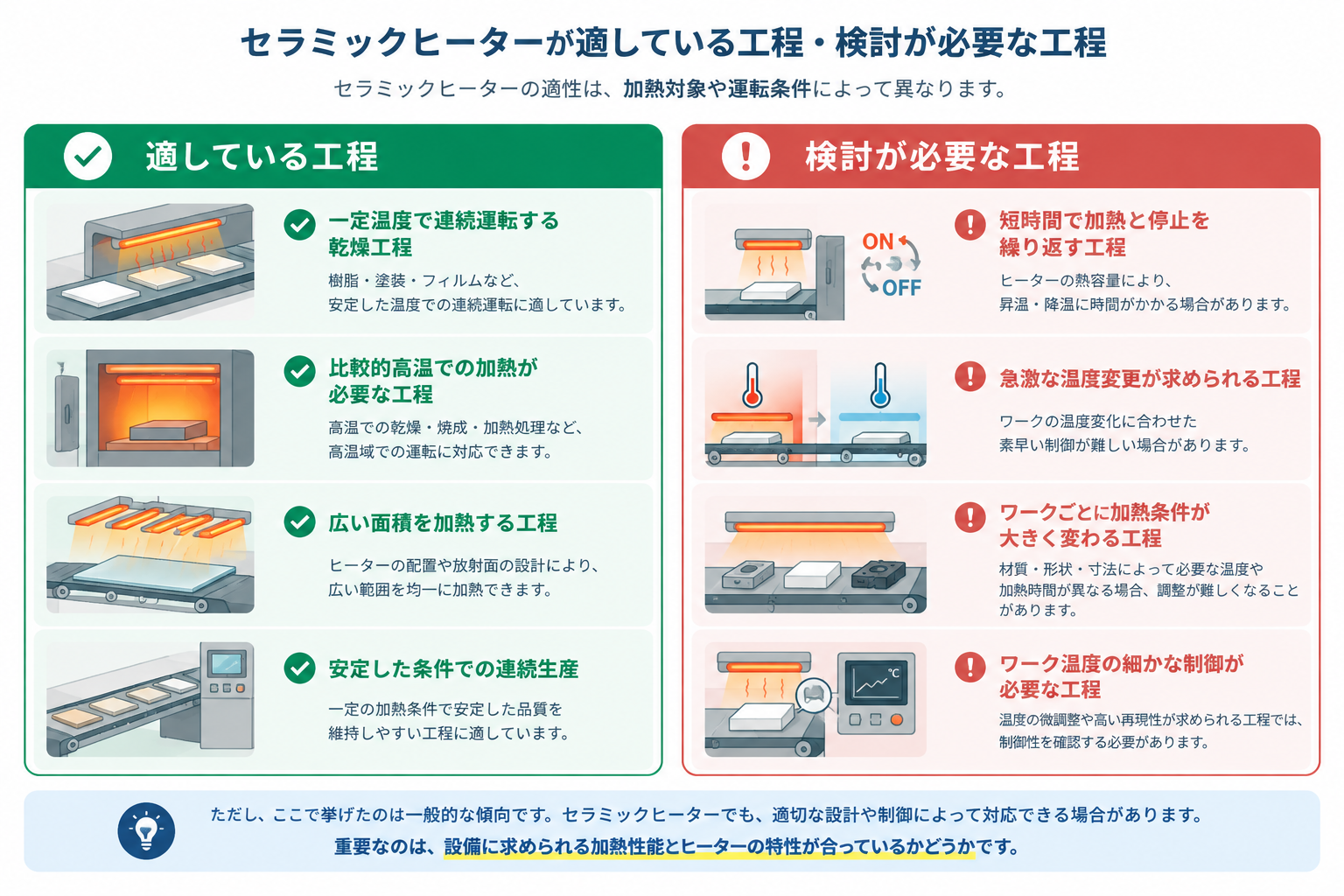

セラミックヒーターの適性は、加熱対象や運転条件によって異なります。
| 適している工程 | 検討が必要な工程 |
| 一定温度で連続運転する乾燥工程 | 短時間で加熱と停止を繰り返す工程 |
| 比較的高温での加熱が必要な工程 | 急激な温度変更が求められる工程 |
| 広い面積を加熱する工程 | ワークごとに加熱条件が大きく変わる工程 |
| 安定した条件での連続生産 | ワーク温度の細かな制御が必要な工程 |
ただし、ここで挙げたのは一般的な傾向です。セラミックヒーターでも、適切な設計や制御によって対応できる場合があります。重要なのは、設備に求められる加熱性能とヒーターの特性が合っているかどうかです。
遠赤外線を利用した加熱設備を検討する際、セラミックヒーターを前提に考えるケースがあります。しかし、遠赤外線はセラミックヒーターだけが放射するものではありません。
遠赤外線は赤外線の一部であり、加熱体の材質や温度などによって放射特性が変わります。
そのため、遠赤外線を利用した加熱設備を選ぶ際には、セラミックヒーターだけでなく、ほかの方式も含めて比較することが重要です。

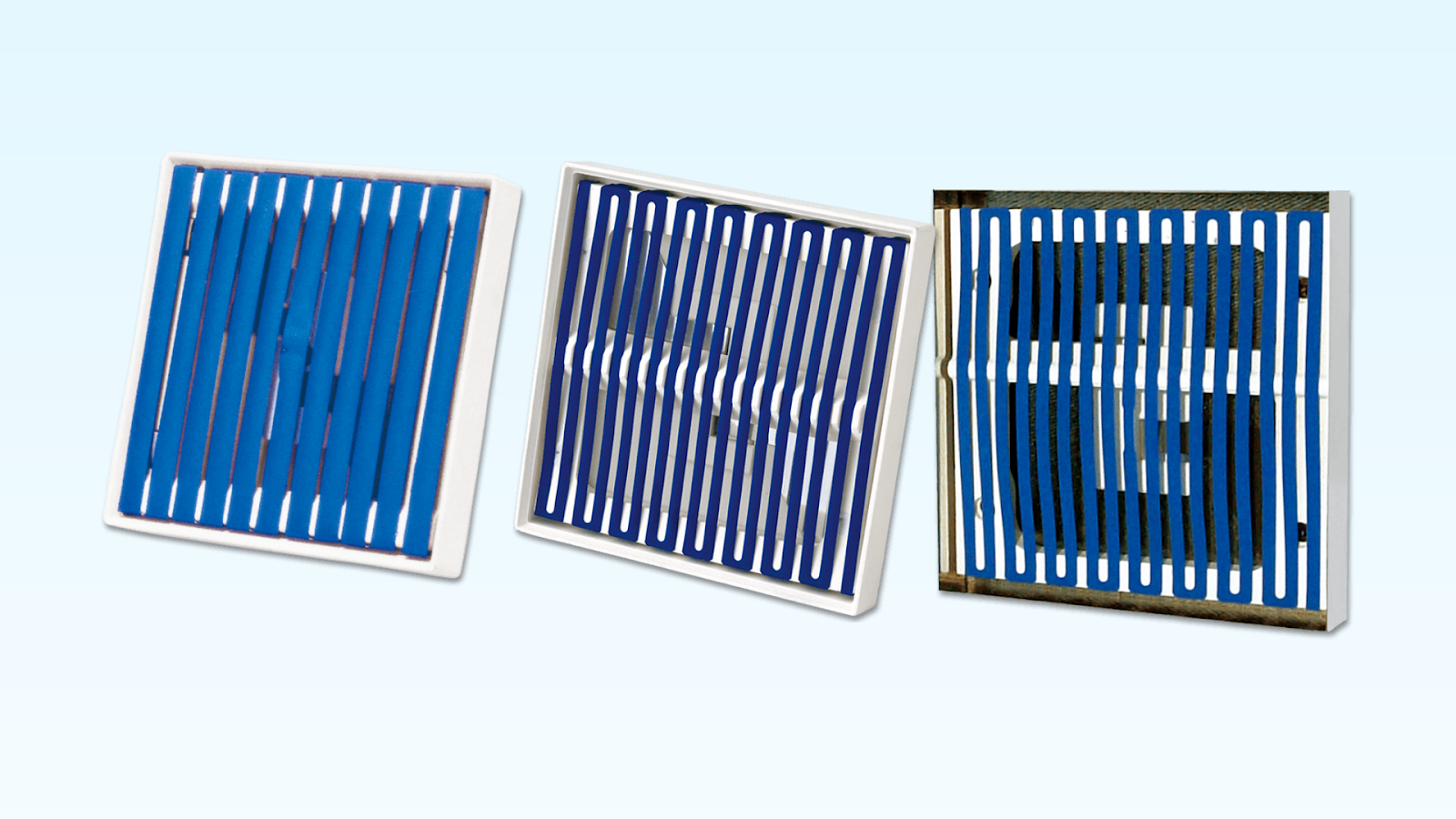

TPR商事が取り扱う遠赤外線ヒーター「QUT」は、一般的なセラミックヒーターとは異なる構造を採用しています。
一般的なセラミックヒーターは、セラミック素材を利用して発熱体の熱を表面に伝え、赤外線を放射する構造が代表的です。
一方、QUTは発熱体に直接セラミック粉末を溶射してコーティングしており、瞬時に約500℃まで昇温します。
セラミックヒーターもQUTも、どちらも遠赤外線ヒーターですが、最高温度に到達する時間のイメージはセラミックヒーターが約10分、QUTが約15秒と大きく異なります。
以下の記事では、QUTシリーズについて詳しく解説していますので、合わせてご覧ください。
工業用ヒーターを選ぶ際には、製品の購入価格だけでなく、設備全体の運用コストを考慮することが大切です。
ヒーターの価格が安くても、昇温に時間がかかったり、加熱条件の変更に対応しにくかったりすると、生産性や運転効率に影響する可能性があります。一方で、設備の運転条件に合ったヒーターを選定できれば、加熱時間の短縮や温度制御の改善につながるでしょう。
これらの条件を整理することで、工程に適したヒーターを選びやすくなります。
既存のセラミックヒーターを更新する場合は、現在の設備で発生している課題を明確にすることが重要です。例えば、次のような項目を確認してみましょう。
こうした情報をもとに、既存のヒーターを継続使用するのか、別の方式に変更するのかを検討します。ヒーターの更新は、単純な同等品への置き換えだけでなく、加熱工程そのものを見直す機会にもなります。
工業用セラミックヒーターは、遠赤外線による輻射加熱や高温対応などのメリットがある一方、構造によっては熱容量が大きく、昇温・降温の応答性や間欠運転時の効率に課題が生じることがデメリットです。
そのため、ヒーターを選定する際には、製品の価格や定格出力だけでなく、加熱対象や工程条件に適しているかを確認することが重要です。
TPR商事では、遠赤外線ヒーター「QUT」をはじめ、加熱工程の課題に応じた熱源の選定や設備のご提案を行っています。
セラミックヒーターの立ち上がりや温度制御、消費電力などに課題を感じている方は、ぜひお気軽にご相談ください。
